高输入阻抗headstage:

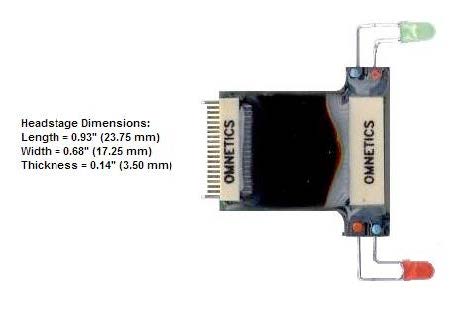

Plexon的高输入阻抗headstage是设计用于记录高频Spike信号和低频的场电位信号的。有1x和20x增益的选择,以及0.050” 或0.025”的接口间距。通道数可从8通道往上选择。同时,还可以配上LED灯,以适合黑暗环境的实验。

最近我们推出了最新的16和32通道的digital headstage,用于OmniPlex® D DHP系统上。digital headstage 小巧轻便,相比analog headstage,重量更轻,线更少,给予动物更多地活动空间。

低输入阻抗headstage:
Plexon的低输入阻抗headstage是设计用来记录诱发电位、EMG信号的。EMG信号通常可用针电极、标贴电极或电极帽来记录。
最新推出的biopotential headstages是设计用来记录外周神经系统的(peripheral nerve system ,PNS),并带有50x增益。第二种是用来记录EEG、EKG和EMG信号的,带有10x增益。

Analog 0.050″ Pitch Headstages
Pitch
Channels
Pins |
Headstage
Catalog Number** |
Gain
Dimensions***
Weight**** |
LED Compatibility
Latch Compatibility
Additional Information |
A
0.050”
8 channels
10 pins
2 guide pins |
HST/8o50-Gx-xR
|
1x or 20x gain
inches:0.96L x 0.64W x 0.077D
mm: 24.4L x 16.3W x 1.9D
grams:1.1 |
LED: Up to 2
Latch: YesThis headstage is also available in stacked 16 and 32 channel configurations. Latch can be attached to either side of the headstage. |
Analog 0.025″ Pitch Headstages
Pitch
Channels
Pins |
Headstage
Catalog Number* |
Gain
Dimensions***
Weight**** |
LED Compatibility
Latch Compatibility
Additional Information |
C2
0.025”
8 channels
9 pins
2 guide pins |
HST/8o25-GEN2-9P-G1-xR
|
1x gain
inches: 0.75L x 0.46W x 0.06D
mm: 19.1L x 11.7W x 1.5D
grams: 0.5 |
LED: Up to 2
Latch: No |
D2
0.025”
8 channels
10 pins
2 guide pins |
HST/8o25-GEN2-10P-G1-xR
|
1x gain
inches: 0.75L x 0.46W x 0.06D
mm: 19.1L x 11.7W x 1.5D
grams: 0.5 |
LED: Up to 2
Latch: No |
E2a
0.025”
16 channels
18 pins
2 guide pins |
HST/16o25-GEN2-18P-2GP-G1
|
1x gain
inches: 0.74L x 0.46W x 0.09D
mm: 18.8L x 11.7W x 2.3D
grams: 0.6 |
LED: Up to 2
Latch: No |
E2b
0.025”
16 channels
18 pins
6 guide pins |
HST/16o25-GEN2-18P-6GP-G1
|
1x gain
inches: 0.74L x 0.46W x 0.09D
mm: 18.8L x 11.7W x 2.3D
grams: 0.6 |
LED: Up to 2
Latch: No |
F3
0.025”
32 channels
36 pins
4 guide pins |
HST/32o25-GEN3-36P-G1
|
1x gain
inches: 0.85L x 0.56W x 0.10D
mm: 21.5L x 14.3W x 2.5D
grams: 1.0 |
LED: Up to 2
Latch: No |
M
0.025”
96 channels
108 pins
No guide pins |
HST/CereStage 96
|
1x gain
inches: 1.1L x 1.55W x 0.43D
mm: 27.9L x 39.4W x 10.9D
grams: 8.1 |
LED: No
Latch: NoFor use with a Utah Array with an ICS
style connector. |
Analog VLSI 0.025″ Pitch Headstages
Pitch
Channels
Pins |
Headstage
Catalog Number* |
Gain
Dimensions***
Weight**** |
LED Compatibility
Latch Compatibility
Additional Information |
H2
0.025”
16 channels
18 pins
6 guide pins |
HST/16V-G20 LN
|
20x gain
inches:0.74L x 0.40W x 0.12D
mm: 18.8L x 10.2W x 3.0D
grams: 0.7 |
LED: Up to 2
Latch: No |
J2
0.025”
32 channels
36 pins
4 guide pins |
HST/32V-G20 LN
|
20x gain
inches: 0.82L x 0.63W x 0.12D
mm: 20.8L x 16.0W x 3.0D
grams: 1.2 |
LED: Up to 2
Latch: No |
J3
0.025”
32 channels
36 pins
4 guide pins |
HST/32V-G20 LN 5V
|
20x gain
inches: 0.88L x 0.66W x 0.12D
mm: 22.4L x 15.7W x 3.0D
grams: 1.3 |
LED: Up to 2
Latch: No |
Analog Biopotential Headstages
Pitch
Channels
Pins |
Headstage
Catalog Number* |
Gain
Dimensions***
Weight**** |
LED Compatibility
Latch Compatibility
Additional Information |
N
0.049”
8 channels
20 pins
No guide pins |
HST/8-BIOP-PNS
|
50x gain
inches: 1.40L x 0.91W x 0.20D
mm: 35.5L x 23.1W x 5.0D
grams: 3.6 |
LED: No
Latch: NoHeadstage for peripheral nerve recording. |
P
0.049”
8 channels
20 pins
No guide pins |
HST/8-BIOP-EDIF
|
10x gain
inches: 1.40L x 0.91W x 0.20D
mm: 35.5L x 23.1W x 5.0D
grams: 3.6 |
LED: No
Latch: NoHeadstage for EMG, EEG or EKG recording. |
Digital 0.050” Pitch Headstages
Pitch
Channels
Pins |
Headstage
Catalog Number* |
Gain
Dimensions***
Weight**** |
LED Compatibility
Latch Compatibility
Additional Information |
L
0.050
8 channels
10 pins
2 guide pins |
HST/8o50D Gen2
|
N/A gain
inches: 1.08L x 0.62W x 0.09D
mm: 27.4L x 15.8W x 2.3D
grams: 1.2 |
LED: Up to 3
Latch: YesThis headstage is also available in a 16 channel configuration. |
Digital 0.025″ Pitch Headstages
Pitch
Channels
Pins |
Headstage
Catalog Number* |
Gain
Dimensions***
Weight**** |
LED Compatibility
Latch Compatibility
Additional Information |
Q2
0.025”
16 channels
18 pins
6 guide pins |
HST/16D Gen2
|
N/A gain
inches: 1.00L x 0.51W x 0.10D
mm: 25.4L x 13.0W x 2.5D
grams: 1.0 |
LED: Up to 3
Latch: No |
R
0.025”
32 channels
36 pins
4 guide pins |
HST/32D
|
N/A gain
inches: 0.97L x 0.52W x 0.10D
mm: 24.6L x 13.2W x 2.5D
grams: 1.1 |
LED: Up to 3
Latch: No |
S
0.025”
64 channels
72 pins
8 guide pins |
HST/64D-xR
|
N/A gain
inches: 1.02L x 0.55W x 0.18D
mm: 25.9L x 14.0W x 4.6D
grams: 1.8 |
LED: Up to 3
Latch: No |
T
0.025”
16 channels
36 pins
4 guide pins |
HST/16D Gen2 DIFF
|
N/A gain
inches: 0.97L x 0.52W x 0.10D
mm: 24.6L x 13.2W x 2.5D
grams: 1.1 |
LED: Up to 3
Latch: No |
